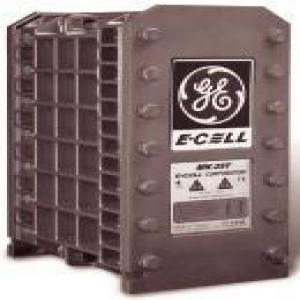

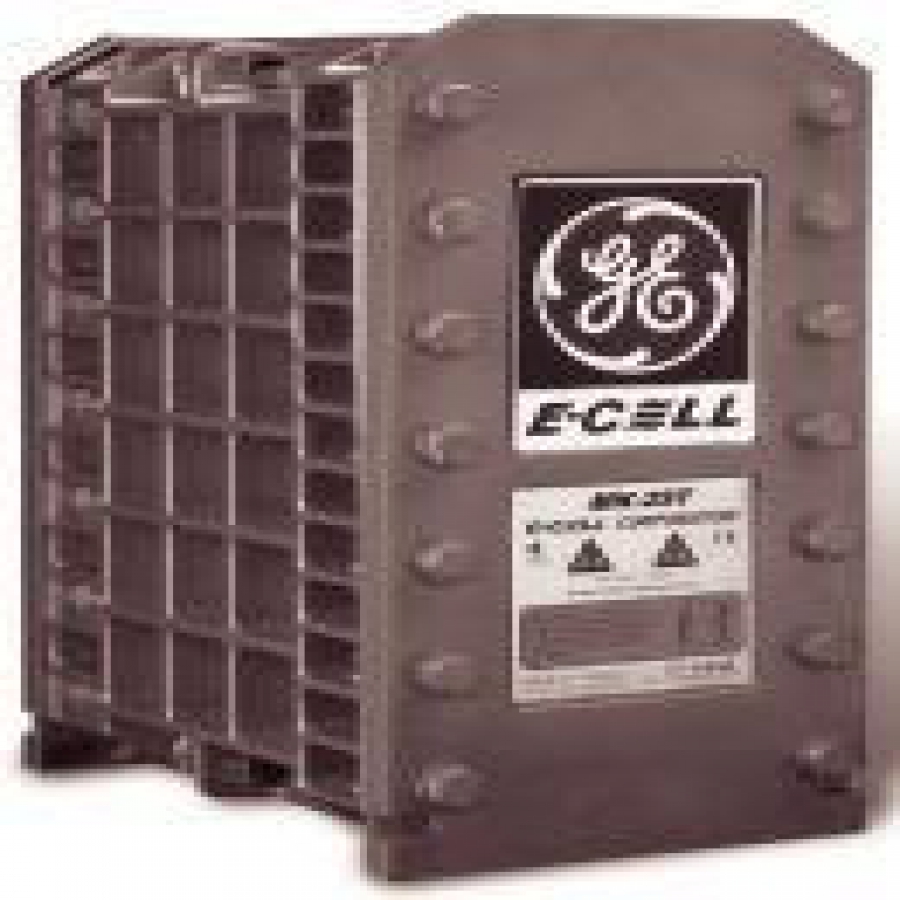

E-Cell®可靠的模块化EDI技术对于各种处理水量都具有费效比高的特点，现在该技术已经成为勿需化学品再生的EDI技术的行业标准。具有勿需化学品再生，不产生危险废液，操作简单连续，设备技术要求低。
产水 | ||
参数 | 美制单位 | 国际单位 |
单个模块产水量 | 7.5-20 gpm | 1.7-4.5 m3/h |
电阻率 | >10 Mohm.cm | >10 Mohm.cm |
硅（SiO2） | <5到<20 ppb | <5到<20 ug/L |
钠 | <2 ppb | <2 ug/L |
硼 | 去除率>95% | 去除率>95% |
进水 | ||
参数 | 美制单位 | 国际单位 |
进水总可交换阴离子(TEA) | <49 ppm* | <49 ppm* |
硅(SiO2) | <500ppb | <500 ug/L |
TOC | <0.5 ppm | <0.5 mg/L |
工作温度范围 | 40-100℉ | 4.4-38℃ |
硬度 | <0.5 ppm | <0.5 mg/L |
用CLS测试法测试硬度 | <3 ppm | <3 mg/L |
运行参数 | ||
参数 | 美制单位 | 国际单位 |
额定回收率 | 90-95% | 90-95% |
额定直流电消耗量 | 0.2-1.5 kWh/1000加仑 | 0.05-0.4kWh/m3 |
进水压力 | 45-100psi | 3.1-6.9 bar |
进水与出水的压降 | 20-50psi | 1.4-3.4bar |
外形尺寸 | 12"W*19"D*24"H | 30cmW*48cmD*61cmH |
重量 | 202 Ibs | 92 kg |
注：E-Cell®EDI进水必须为反渗透产水或同品质水
*实际的性能受现场条件影响很大。推荐使用E-Calc计算软件对实际性能进行校核。
浓水进口 浓水流进入浓水室并以浓水排放方式排出 浓水排放 进入排水管或者回收系统上游的浓水流，其中含有从淡 的离子 浓水出口 参见浓水排放 淡水进口 液流流经E-CELL™模块并将成为淡水和极水出口 E-CALC E-Calc电子数据报表[可从GE水处理及工艺过程处理（G 计算所有基于供水分析及选定操作工况的E-CELL™ 电子数据 过程的参数 极水流 一小部分淡水供给水流经每个E-CELL™ 系统E-CELL™ 模 且在离开系统后将直接排放的水 GEWPT GE水处理及工艺过程处理 淡水产水 由E-CELL™系统生产的高纯水 整流器 直流电源
3. 规范
3.1 进水要求
参数 单位 进水要求
TEA(以 CaCO3 计 ) ppm * 使用 E-Calc 计算
硬度 ( 以 CaCO3 计 ) ppmCaCO3 < 1.0 **
硅 (活性硅) ppm < 1.0 @ 最小产水量
硅 ( 活性硅 ) ppm < 0.766 @ 最大产水
TOC ppm < 0.5
氯总量 ppm < 0.05
铁 , 锰 , 硫化氢 ppm < 0.01
SDI 15 分钟 <1.0
油 / 油脂 未检出
浊度 NTU <1.0
氧化剂 未检出
色度 APHA <5
** 阅读该部分操作说明书 - 浓水的流量取决于回收率与进水硬度。
注意：E-Cell
™模块的进水必须是 RO 产水或同等水质的水。
TEA - MK-3
TEA - MK-3Pharm
TEA - MK-3 Mini
ppm
以 CaCO3 计 *
< 25 @ 15 gpm / 3.4 m3
/h 产水流量 ( 标准
< 48.8 @ 7.5 gpm / 1.7 m3
/h ( 最小产水量 )
< 15 @ 20 gpm / 4.5 m3
/h ( 最大产水量 )
<26 @ 15 gpm / 3.4 m3
/h ( 标准产水量 )
<55 @ 7.5 gpm / 1.7 m3
/h ( 最小产水量 )
<20 @ 20 gpm / 4.5 m3
/h ( 最大产水量 )
<25 @ 5 gpm / 1.14 m3
/h ( 标准产水量 )
<49 @ 2.5 gpm / 0.57 m3
/h ( 最小产水量 )
<15 @ 6.7 gpm / 1.52 m3
/h ( 最大产水量 ) 参数 范围
产水 MK-3, MK-3Pharm
7.5 - 20.0 gpm (1.70 - 4.54 m3
/h)
MK-3 Mini
2.5 - 6.7 gpm (0.57 - 1.52 m3
/h)
进水温度 40 - 104° F (4.4 - 40℃)
进口压力 60 - 100 psig (3.4 - 6.9 bar) @ 最小流量到标准流量
70 - 100 psig (4.5 - 6.9 bar) @ 标准流量到最大流量
进水与产水压差△P 20 - 40 psid (1.4 - 2.8 bar) @ 标准流量
10 - 20 psid (0.7 - 1.4 bar) @ 最小流量
35 - 50 psid (2.4 - 3.4 bar) @ 最大流量
回收率 85 - 95% *
电功率 最大 400 V 直流
最大 5.2 A 直流
* 阅读该部分操作说明书 - 浓水的情况取决于回收率与进水硬度。
3.4 E-CELL™模块技术与性能数据
E-CELL™模块设计压力..............................................................................................................................100 psig (6.9 Bar)
模块名称..................................................................................................................................MK-3, MK-3Pharm, MK-3Mini
工作重量..................................................................................................................................................................................见附件
最大系统产水量 .................................................................................................................................................................见附件
最小系统产水量...................................................................................................................................................................见附件
MK-3, MK3-Pharm 模块产水量.......................................................................................最小 7.5 gpm (1.70 m3
/hr)
.......................................................................................................................................................标准 15.0 gpm (3.41 m3
/hr)
.......................................................................................................................................................最大 20.0 gpm (4.54 m3
/hr)
MK-3Mini Stack™模块产水量............................................................................................最小 2.5 gpm (0.57 m3
/hr)
.........................................................................................................................................................标准 5.0 gpm (1.14 m3
/hr)
.........................................................................................................................................................最大 6.7 gpm (1.52 m3
/hr)
回收率..................................................................................................................................................................................... 85-95%
MK-3, MK-3Pharm 模块输入电压（标准工作范围）...................................................................................... 50V-300V
MK-3Mini 模块输入电压 ( 标准工作范围 ) ......................................................................................................... 20V-150V
模块输入电流 ( 标准工作范围）............................................................................................................................. 1.0A-5.2
3.1 进水要求
参数 单位 进水要求
TEA(以 CaCO3 计 ) ppm * 使用 E-Calc 计算
硬度 ( 以 CaCO3 计 ) ppmCaCO3 < 1.0 **
硅 (活性硅) ppm < 1.0 @ 最小产水量
硅 ( 活性硅 ) ppm < 0.766 @ 最大产水
TOC ppm < 0.5
氯总量 ppm < 0.05
铁 , 锰 , 硫化氢 ppm < 0.01
SDI 15 分钟 <1.0
油 / 油脂 未检出
浊度 NTU <1.0
氧化剂 未检出
色度 APHA <5
** 阅读该部分操作说明书 - 浓水的流量取决于回收率与进水硬度。
注意：E-Cell
™模块的进水必须是 RO 产水或同等水质的水。
TEA - MK-3
TEA - MK-3Pharm
TEA - MK-3 Mini
ppm
以 CaCO3 计 *
< 25 @ 15 gpm / 3.4 m3
/h 产水流量 ( 标准
< 48.8 @ 7.5 gpm / 1.7 m3
/h ( 最小产水量 )
< 15 @ 20 gpm / 4.5 m3
/h ( 最大产水量 )
<26 @ 15 gpm / 3.4 m3
/h ( 标准产水量 )
<55 @ 7.5 gpm / 1.7 m3
/h ( 最小产水量 )
<20 @ 20 gpm / 4.5 m3
/h ( 最大产水量 )
<25 @ 5 gpm / 1.14 m3
/h ( 标准产水量 )
<49 @ 2.5 gpm / 0.57 m3
/h ( 最小产水量 )
<15 @ 6.7 gpm / 1.52 m3
/h ( 最大产水量 ) 参数 范围
产水 MK-3, MK-3Pharm
7.5 - 20.0 gpm (1.70 - 4.54 m3
/h)
MK-3 Mini
2.5 - 6.7 gpm (0.57 - 1.52 m3
/h)
进水温度 40 - 104° F (4.4 - 40℃)
进口压力 60 - 100 psig (3.4 - 6.9 bar) @ 最小流量到标准流量
70 - 100 psig (4.5 - 6.9 bar) @ 标准流量到最大流量
进水与产水压差△P 20 - 40 psid (1.4 - 2.8 bar) @ 标准流量
10 - 20 psid (0.7 - 1.4 bar) @ 最小流量
35 - 50 psid (2.4 - 3.4 bar) @ 最大流量
回收率 85 - 95% *
电功率 最大 400 V 直流
最大 5.2 A 直流
* 阅读该部分操作说明书 - 浓水的情况取决于回收率与进水硬度。
3.4 E-CELL™模块技术与性能数据
E-CELL™模块设计压力..............................................................................................................................100 psig (6.9 Bar)
模块名称..................................................................................................................................MK-3, MK-3Pharm, MK-3Mini
工作重量..................................................................................................................................................................................见附件
最大系统产水量 .................................................................................................................................................................见附件
最小系统产水量...................................................................................................................................................................见附件
MK-3, MK3-Pharm 模块产水量.......................................................................................最小 7.5 gpm (1.70 m3
/hr)
.......................................................................................................................................................标准 15.0 gpm (3.41 m3
/hr)
.......................................................................................................................................................最大 20.0 gpm (4.54 m3
/hr)
MK-3Mini Stack™模块产水量............................................................................................最小 2.5 gpm (0.57 m3
/hr)
.........................................................................................................................................................标准 5.0 gpm (1.14 m3
/hr)
.........................................................................................................................................................最大 6.7 gpm (1.52 m3
/hr)
回收率..................................................................................................................................................................................... 85-95%
MK-3, MK-3Pharm 模块输入电压（标准工作范围）...................................................................................... 50V-300V
MK-3Mini 模块输入电压 ( 标准工作范围 ) ......................................................................................................... 20V-150V
模块输入电流 ( 标准工作范围）............................................................................................................................. 1.0A-5.2
